UE4---RayMarch史莱姆

思路

1.利用RayMarch先绘制个球

2.处理材质与其他模型交界过硬问题

3.构建法线

4.平滑合并

绘制球

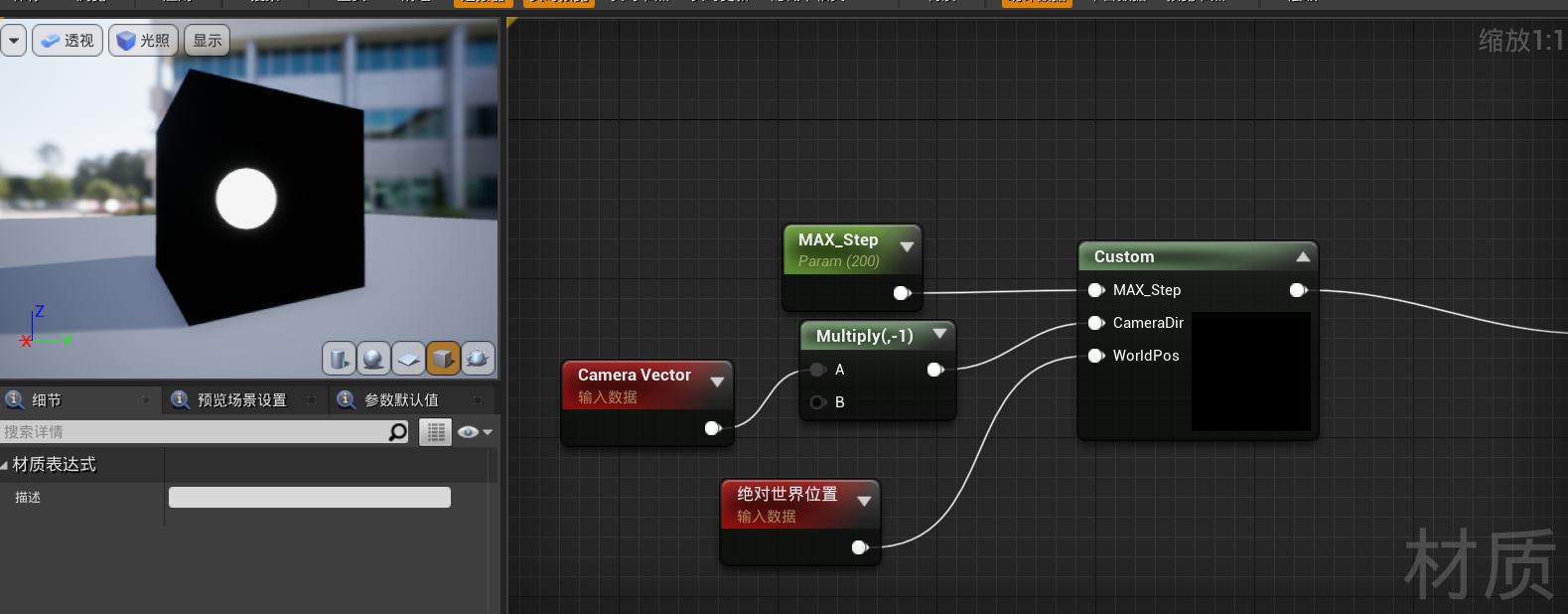

同样是首先传入CameraDir和WorldPos，MAX_Step，构建距离场，渲染距离场，屏幕射线与物体进行求交

float4 finalCol = 0.0f;
float3 pos = WorldPos;

for (int i = 0; i<MAX_Step; i++)
{
    //球体距离场
    float distance = length(pos) - 50.0f;

    //判断距离是否足够接近
    if (distance<0.01f)
    {
        finalCol = 1.0f;
        break;
    }

    //累加距离
    pos += CameraDir * distance;
}

return finalCol;

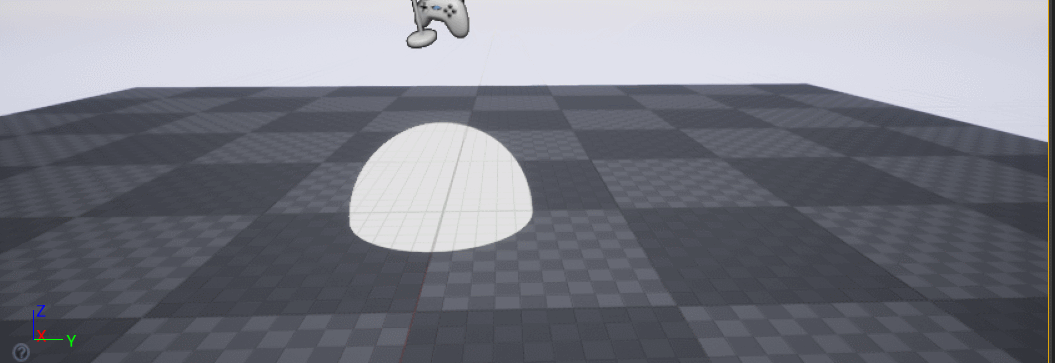

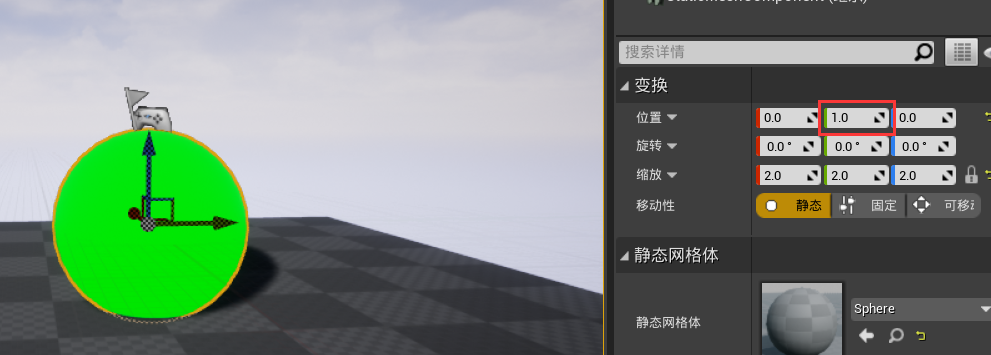

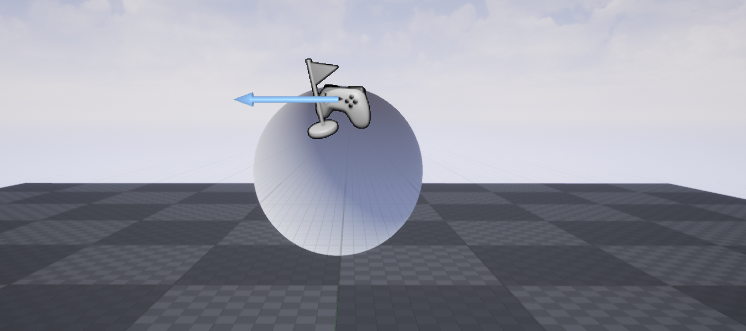

现在还有一个问题就是，我们RayMarch绘制得到的球体不会跟随物体的移动而移动

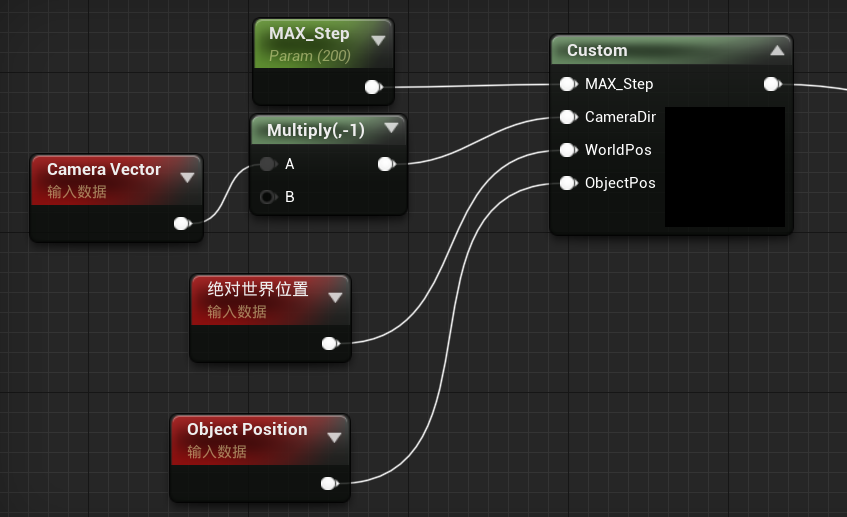

解决方法：我们添加一个ObjectPostion的偏移即可，ObjectPostion其实就是场景物体的中心轴位置

只要把ObjectPostion节点传入usf进行处理即可

float distance = length(pos - ObjectPos) - 50.0f;

处理材质与其他模型交界过硬问题

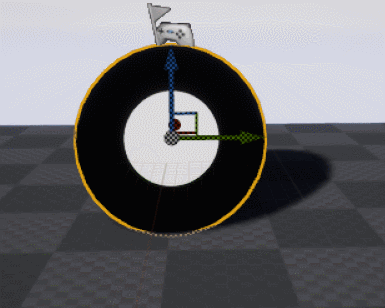

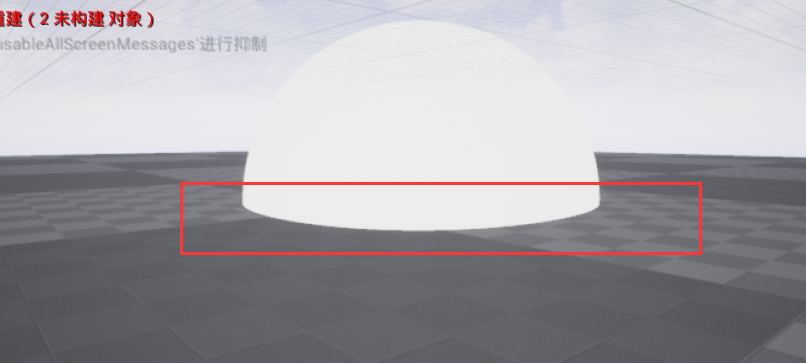

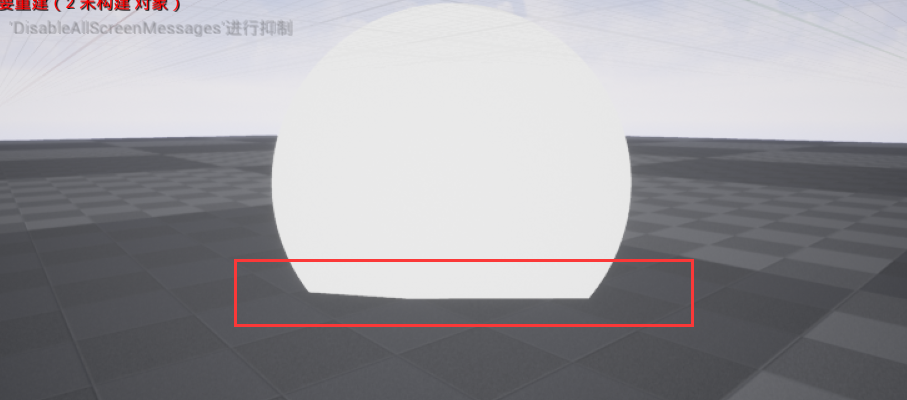

可以看到交界非常的硬，我们解决这个问题一般使用SceneDepth解决

在for循环中添加以下代码

    //处理与其他模型交界过硬问题
    if (SceneDepth < length(pos - CameraPos))
    {
        break;
    }

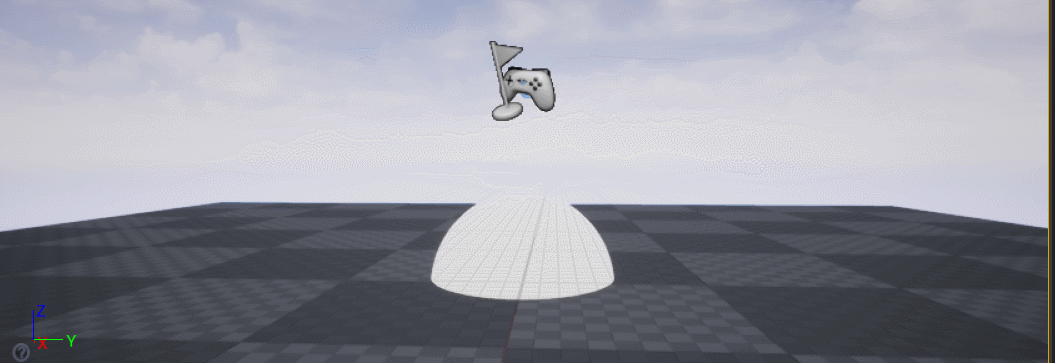

物体在屏幕中间时显示正常，当物体移动到屏幕边缘时，球体会出现严重的变形

出现问题的原因：当我们摄像机往左移动时候，场景深度并没有改变都是一样的，但是我们的length(pos - CameraPos)由于我们摄像机的移动是变大了，所以造成畸变变小。

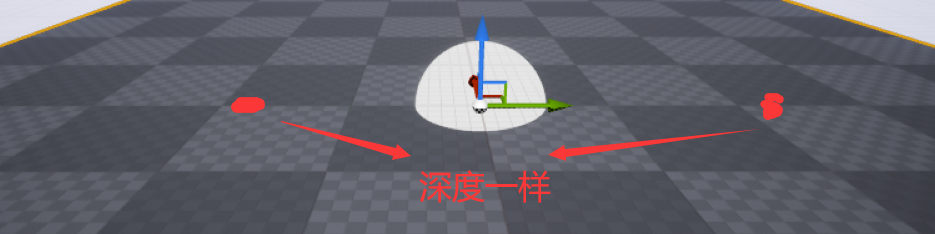

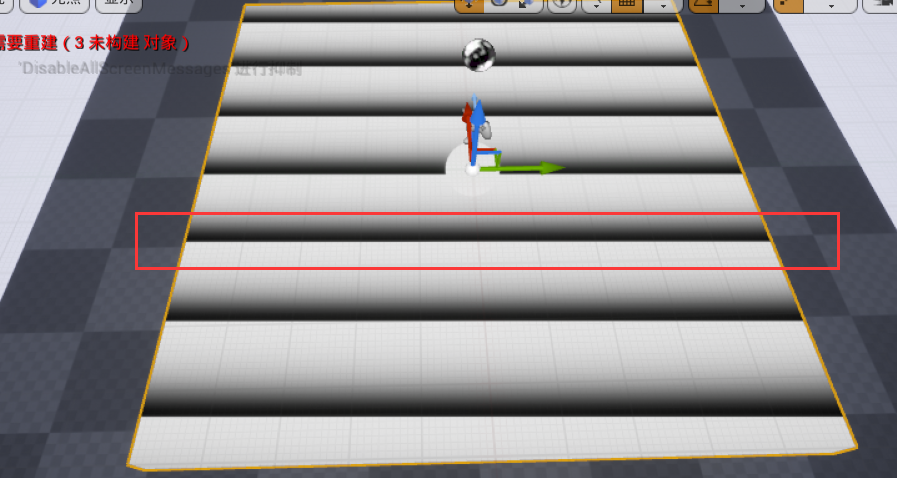

相对于摄像机平面同一条直线上的场景深度是一样，这可以我们可以看渲染管线的变换可以知道，当然我这里选择用材质来证明，可以看到同一直线上的颜色一致的。

解决方法：用一个trick对SceneDepth进行弥补，其实就是用CameraVector和CameraDirectionVector进行弥补

CameraVector像素指向Camera的方向

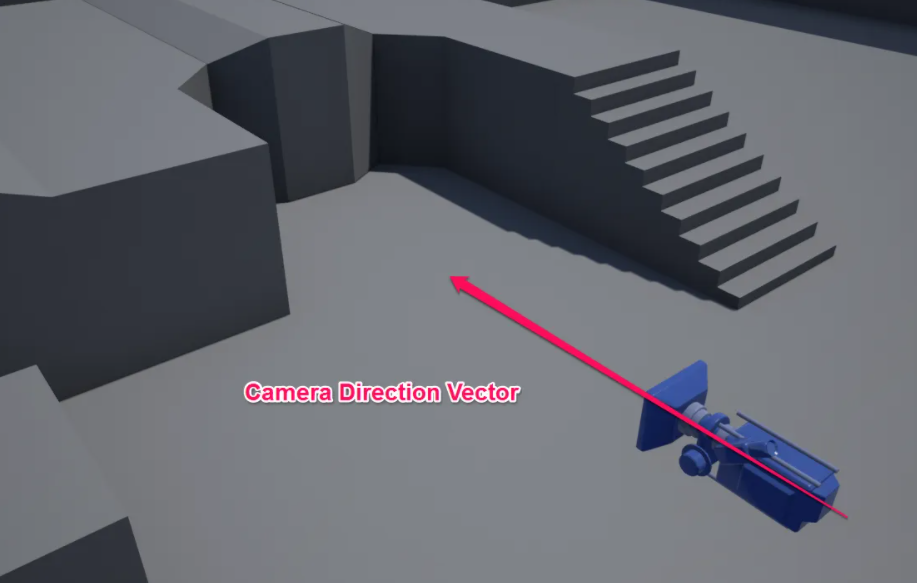

CameraDirectionVector摄像机面对的方向

通过点积即可完成对边缘SceneDepth的弥补操作

最后结果，可以看出畸变情况好了很多

构建法线

思路和上一篇文章一样，代码如下，注意定义多个函数需要把函数放入结构体内

struct FunctionStruct
{
    //构建球体距离场
    float sphere(float3 pos)
    {
        return length(pos) - 50.0f;

    }

    //计算法线方向
    float3 CalNormal(float3 pos)
    {
        float D_value = 0.01f;
        return normalize(float3(
        sphere(float3(pos.x + D_value, pos.y, pos.z)) - sphere(float3(pos.x - D_value, pos.y, pos.z)),
        sphere(float3(pos.x, pos.y + D_value, pos.z)) - sphere(float3(pos.x, pos.y - D_value, pos.z)),
        sphere(float3(pos.x, pos.y, pos.z + D_value)) - sphere(float3(pos.x, pos.y, pos.z - D_value))
        ));

    }
};

FunctionStruct FS;
float hit = 0.0f;
float3 pos = WorldPos;
float3 normal = 0.0f;

for (int i = 0; i<MAX_Step; i++)
{

    //处理与其他模型交界过硬问题
    if (SceneDepth < length(pos - CameraPos))
    {
        break;
    }

    //球体距离场
    float distance = FS.sphere(pos - ObjectPos);

    //判断距离是否足够接近
    if (distance<0.01f)
    {
        hit = 1.0f;
        normal = FS.CalNormal(pos - ObjectPos);
        break;
    }


    //累加距离
    pos += CameraDir * distance;
}

return float4(normal,hit);

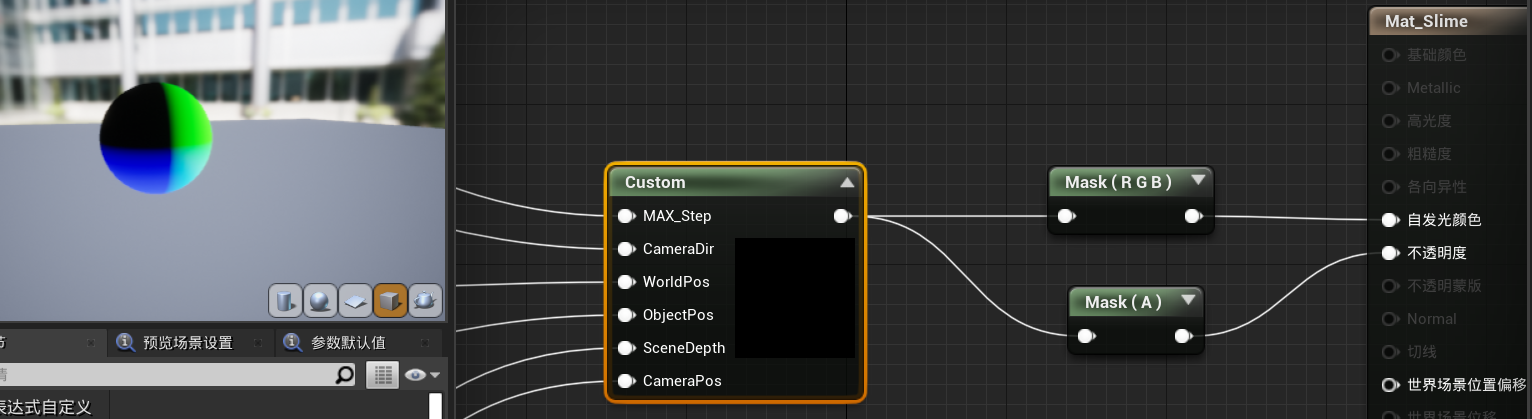

获取法线之后要传入UE4材质就可以享受UE4的光照效果，需要着色模型为默认光照，光照模式为体积方向，取消勾选切线空间法线

平滑合并

平滑函数

float smin( float a, float b, float k){
    float h = clamp( 0.5+0.5*(b-a)/k, 0.0, 1.0);
    return lerp( b, a, h) - k*h*(1.0-h);
}

这里就有一个问题，平滑函数需要a,b两个距离场参数，但是我们只有到球体的距离场，那怎么获取b参数呢？

原视频作者给出了两种方案。

方案1（不太明白）

利用SceneDepth - length(pos - CameraPos)得到b参数，然后进行平滑合并

    float a = FS.sphere(pos - ObjectPos);
    float b = SceneDepth - length(pos - CameraPos);
    float distance = FS.smin(a,b,Smooth);

如果我们将合并到的distance直接累加到pos，虽然球体与其他模型边缘会平滑，但是整体的效果会是错误的，用于存放球体的模型都会被渲染出来

因为得到的distance只有接近边缘时才会正确，所以我们不以distance进行累加，而是让pos每次循环沿屏幕射线前进1(感觉非常耗性能)

for (int i = 0; i<MAX_Step; i++)
{

    //处理与其他模型交界过硬问题
    if (SceneDepth < length(pos - CameraPos))
    {
        break;
    }

    //球体距离场
    float a = FS.sphere(pos - ObjectPos);
    float b = SceneDepth - length(pos - CameraPos);
    float distance = FS.smin(a,b,Smooth);

    //判断距离是否足够接近
    if (distance<0.01f)
    {
        hit = 1.0f;
        normal = FS.CalNormal(pos - ObjectPos);
        break;
    }


    //累加距离
    pos += CameraDir * 1;
}

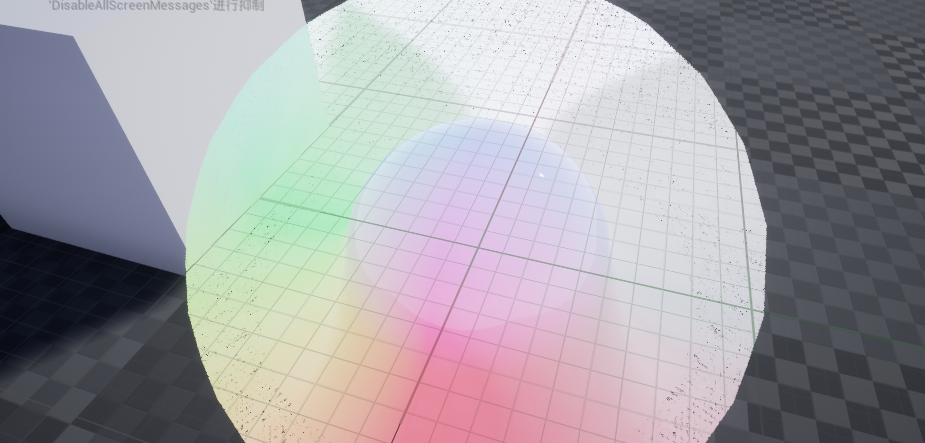

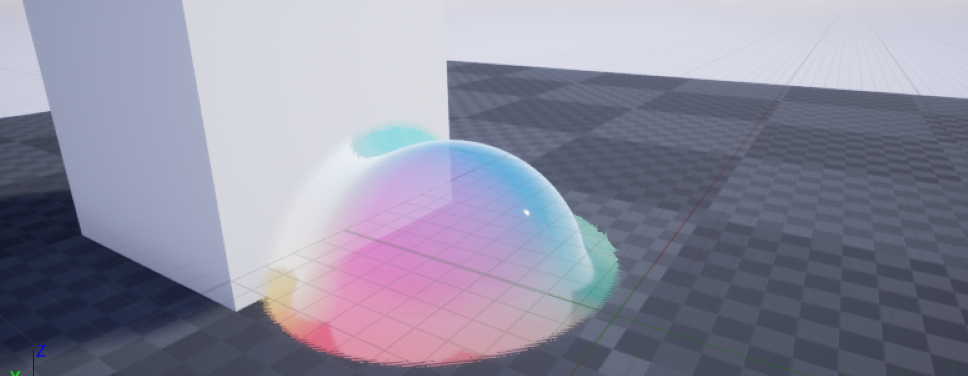

这样就得到一个非常漂亮的史莱姆了

创建材质实例更容易进行调节

方案二

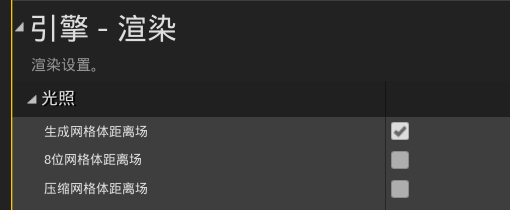

UE4是支持生成网格距离场的，项目设置—-distance

可以看到为正方体和存放球体的模型以及平面都生成了距离场，但是分辨率不高

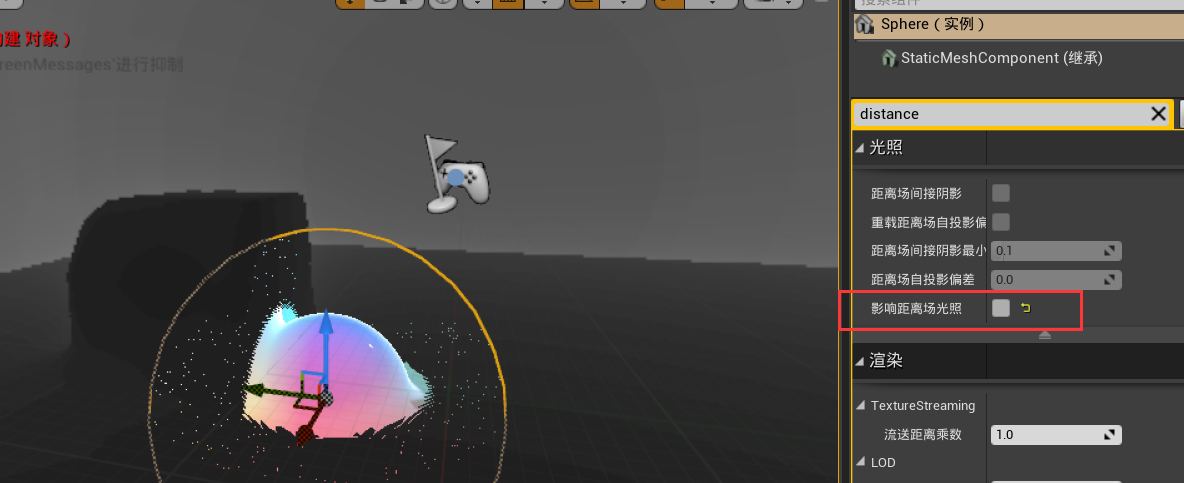

这里我们没必要为存放球体模型生成距离场，取消勾选距离场光照

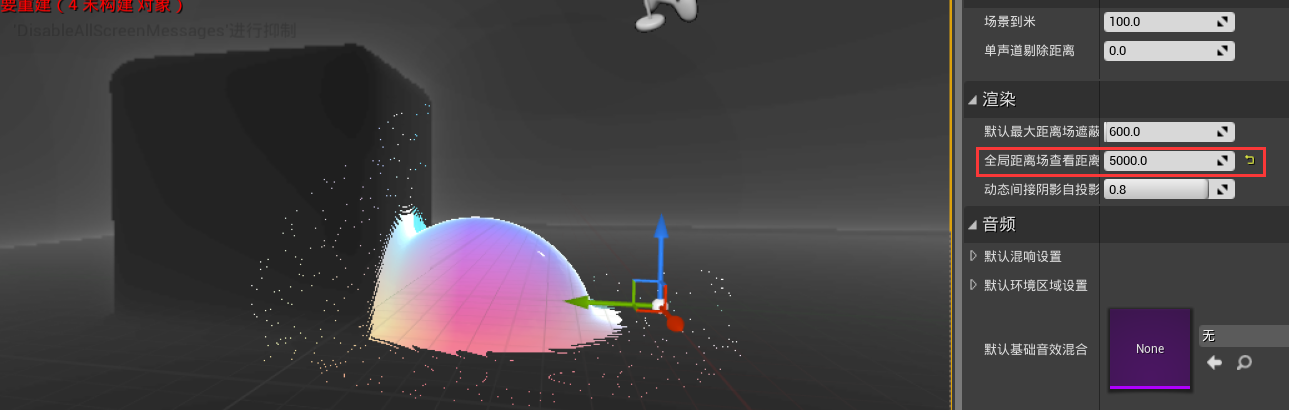

在世界场景设置中设置距离场精细度

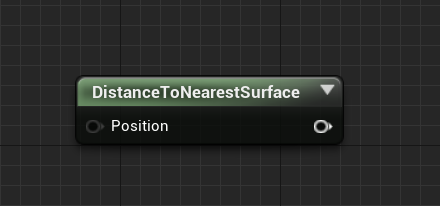

通过DistanceToNeareastSurface节点获取最近平面距离

如果我们需要在自己的usf中使用该节点，可以查看HLSL代码查看函数名称，如果带有global则全局可用

for (int i = 0; i<MAX_Step; i++)
{

    //处理与其他模型交界过硬问题
    if (SceneDepth < length(pos - CameraPos))
    {
        break;
    }

    //球体距离场
    float a = FS.sphere(pos - ObjectPos);
    //float b = SceneDepth - length(pos - CameraPos);
    float b = GetDistanceToNearestSurfaceGlobal(pos);
    float distance = FS.smin(a,b,Smooth);

    //判断距离是否足够接近
    if (distance<Stop)
    {
        hit = 1.0f;
        normal = FS.CalNormal(pos - ObjectPos);
        break;
    }


    //累加距离
    pos += CameraDir * 1;
}

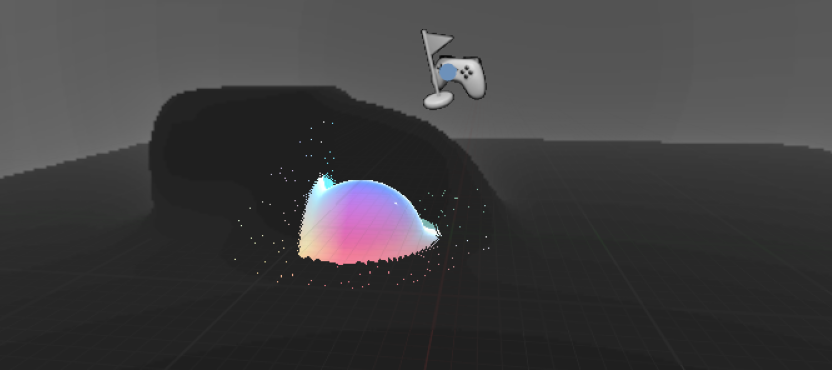

得到漂亮的小球

问题

感觉RayMarching太耗性能了，而且近看有因为精细度造成的锯齿问题，还有有很好的数学能力才会绘制出好看的场景
