UE4还原CRT像素效果笔记

参考文章

https://mp.weixin.qq.com/s/DbEbPRdmo_uaITfLROJAUg

效果分解

远看像素化，近看充满着像素点，画面不断抖动，有不断从上到下的刷新

图片像素化

首先UV0-1区间是会和图像相对应的，图像的每个像素都会有相对应的UV区间

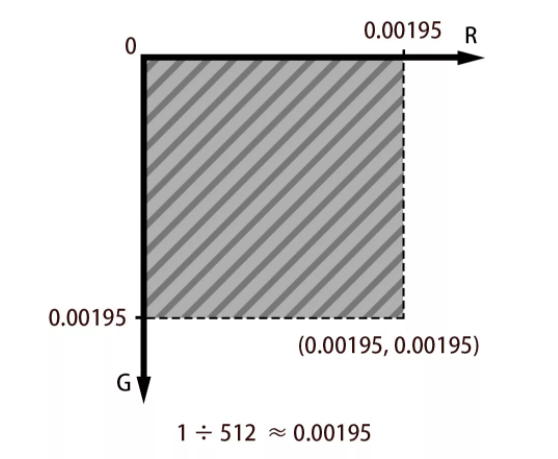

比如512X512的一张贴图，左上角第一个像素对应的UV区间是0-0.00195（1/512）

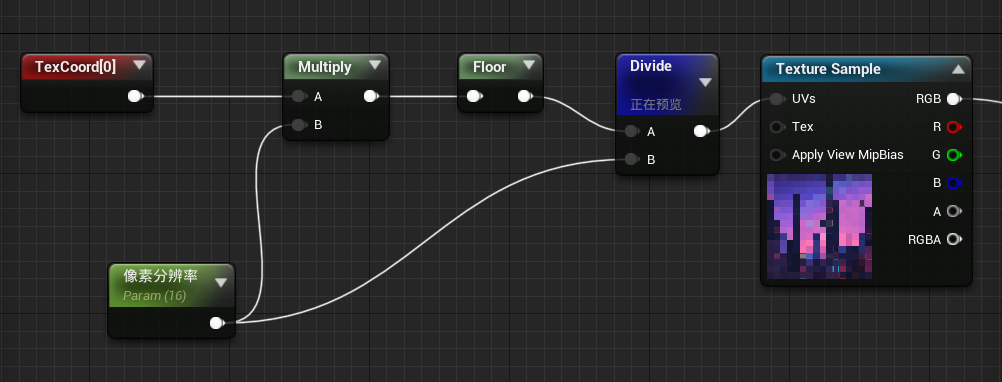

所以像素化的方法只要我们将UV划分为若干个举行区域，那么每个区域都会填充相同颜色

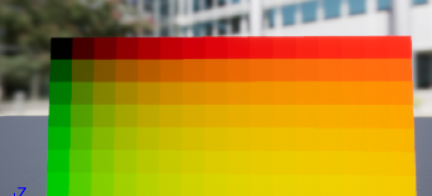

可以看到被划分了16X16个区域

这样像素化就完成了

像素点

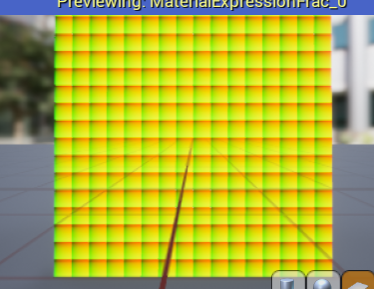

利用frac节点将UV分成多个0-1不断重复地块

与像素化结果相结合

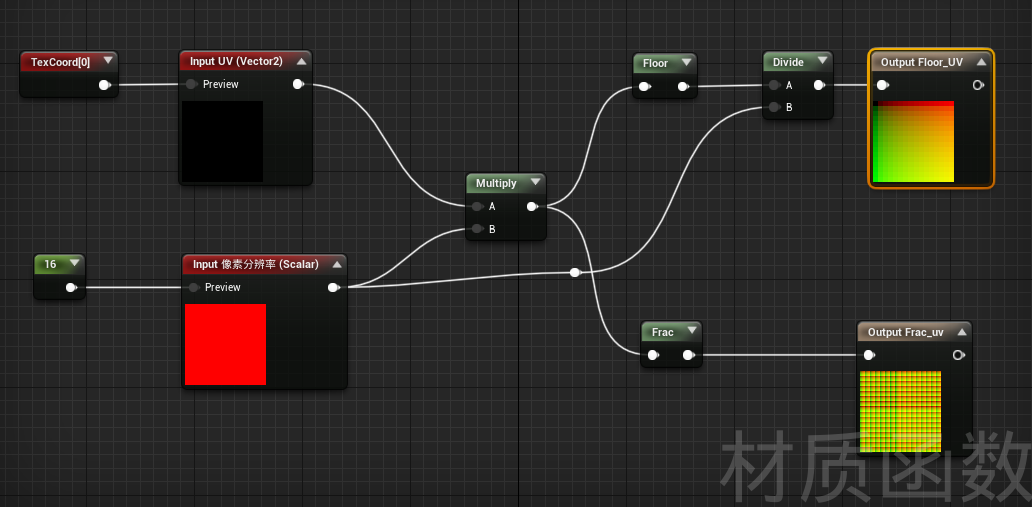

将以上功能进行打包成一个材质函数MF_Pixel

方便重复利用

像素隔行错位

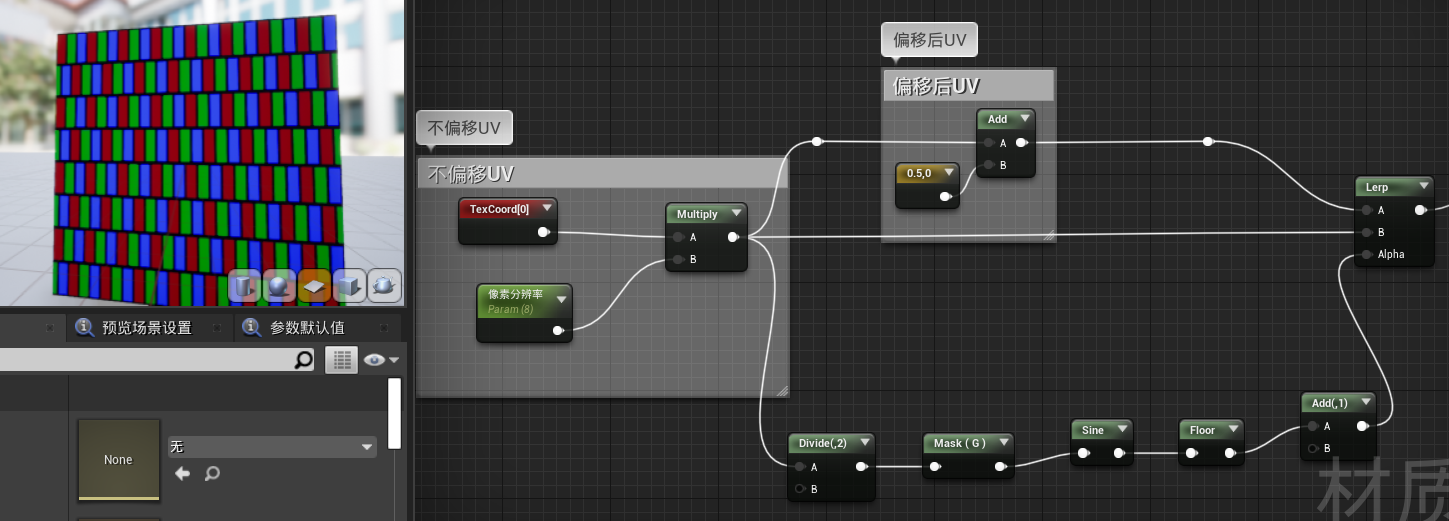

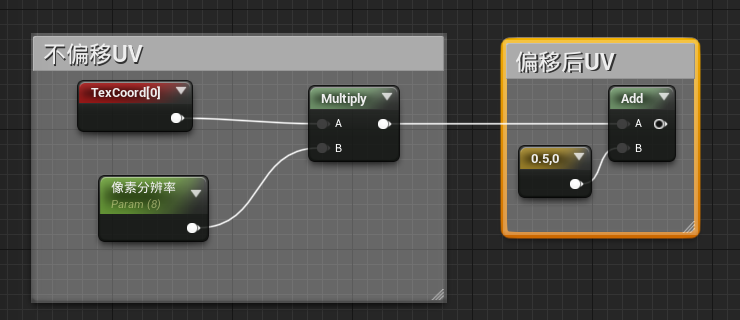

主要思路：准备两套UV，一套UV不偏移，一套UV偏移一定距离，然后隔行进行切换

假设我们像素分辨率为8，那么我们UV相乘之后会扩充到0-8区间，我们用Mask将G通道取出来会得到下图

再连接Sine，你会发现了总行数会变成16行，这是因为UE4中sine节点输入1就代表输入2Pi，一个循环，所以我们0-1区间就变成了两行，一黑一白，原本8个区间，所以总行数变成16行。

这与我们的像素分辨率不符，所以我们必须除以2，得到正确的行数Mask图

没有加上像素细节的效果

像素化效果切换

如果我们将视角拉的足够远，那么将会出现严重的摩尔纹

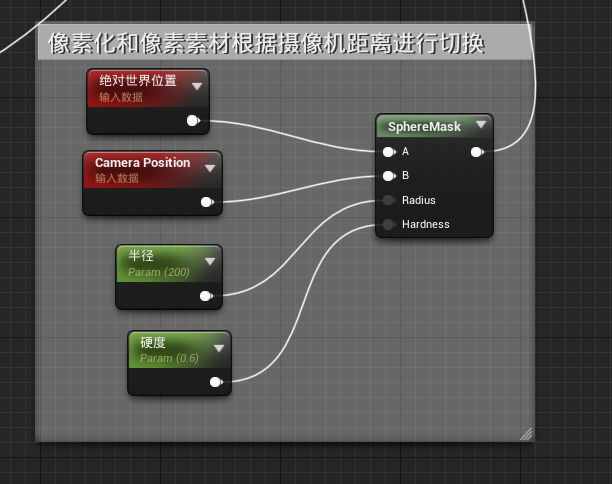

所以我们将使用SphereMask根据摄像机的距离进行像素化和像素素材的效果切换

色条，明度，抖动

色条主要混合了不同速度和比例的UV，最终将输出rgb色条与原图进行Mul

明度也靠色条的UV与原图相加

抖动将混合了不同速度比例的UV与像素化UV直接Add

最终效果

这gif录制好像有点问题，忽略红点就好了
