UE4---Flowmap燃烧溶解笔记

由于时间有点紧张，所以就没有去细化效果，有点难看说实话哈哈哈

参考文章

https://zhuanlan.zhihu.com/p/222500848

https://deepspacebanana.github.io/deepspacebanana.github.io/blog/shader/art/unreal%20engine/Flowmapped-Burn-Shader

FlowMap

FlowMap其实就是UV动画，常用于制作流动效果，只有RG通道，存储的是流动的方向，下面就是存储了顺时针流动方向的Flowmap

处理FlowMap

FlowMap导入UE4需要取消勾选sRGB，压缩设置为向量置换贴图，否则会因为压缩出像质量损失问题

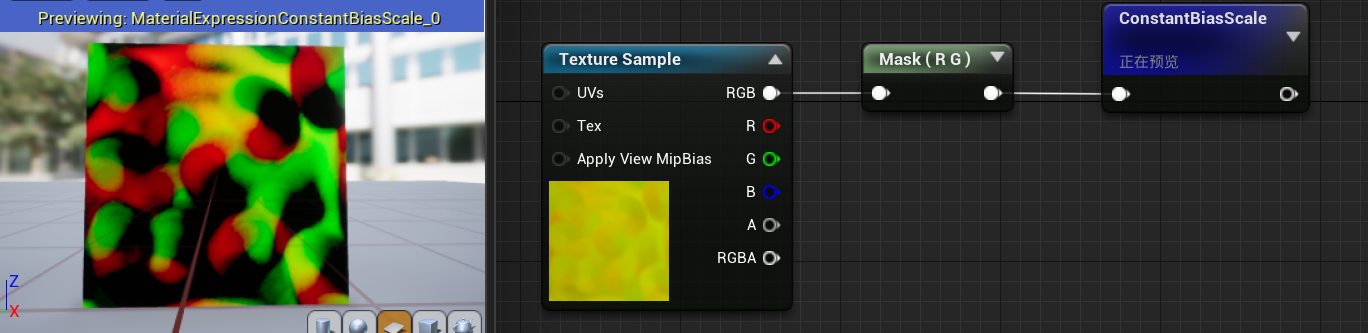

由于图片无法保存负数信息，所以将信息保存到0-1之间，所以我们需要手动去还原信息，与法线贴图的方法一致

我们还要反转R通道才能得到正确的方向，当然如果你在FlowPainter勾选了FilpR那就不用在UE4里再次翻转了

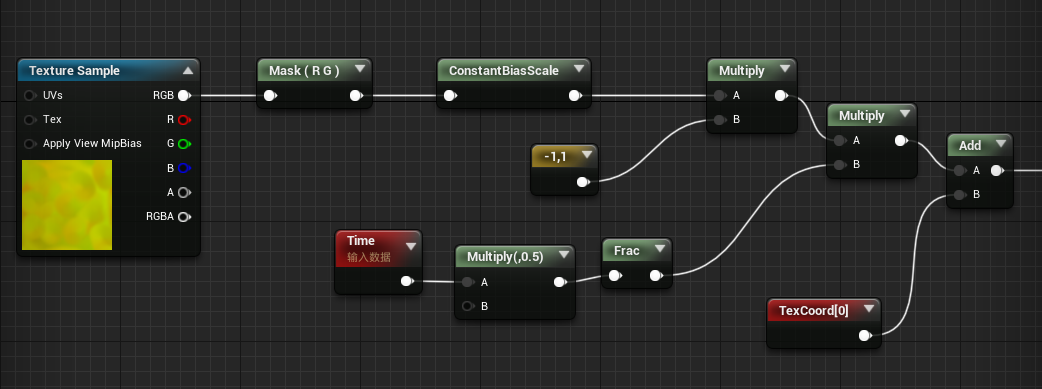

因为要动起来，所以我们需要将刚才得到的偏移方向与时间相乘，为了让Time更好的控制偏移，我们需要将Time连接Frac节点，这样得到在0-1不断循环的区间

可以看到有很明显的割裂感，不是gif录制造成的嗷

这是因为Frac(Time)这里过度不顺滑

所以我们需要两段UV动画进行缓和，达到比较平缓的过度，让Time+0.5就可以得到第二段动画

现在需要将两端UV动画进行Lerp淡入淡出，将Frac之后的Time缩放到-1到1再绝对值，既可以得到下面函数表示，完美过渡了0-1的割裂感

这里原作者的flowmap感觉是为了更好的在UE4中控制燃烧的流向，所以FlowMap感觉差不多是同一个方向，所最终材质蓝图如下

SphereMask

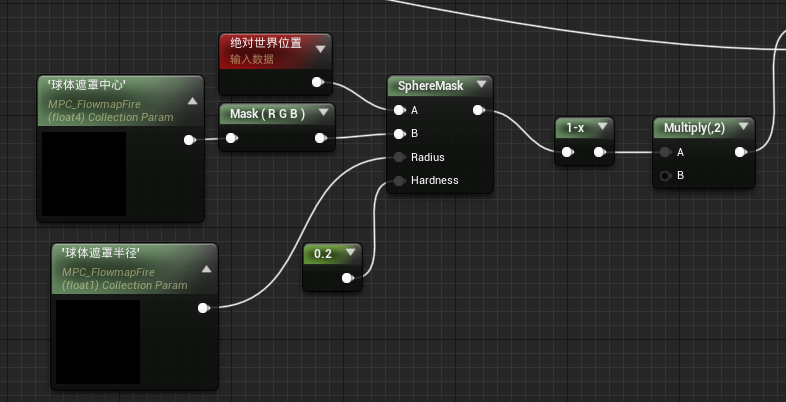

利用SphereMask来决定然后燃烧范围，通过材质参数集来传递SphereMask的中心以及半径

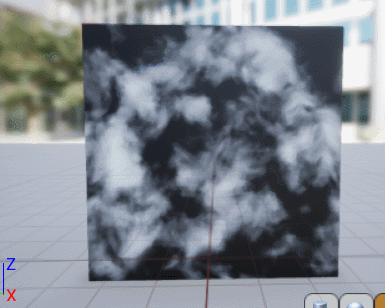

我们将中心设置为0，0，0，可以看到黑色区域随着半径的增大而增大

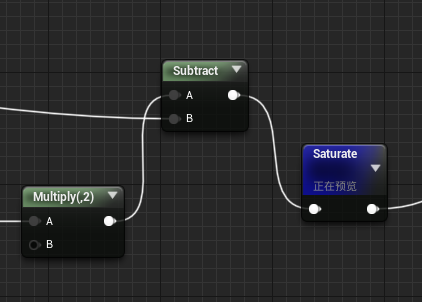

最后与上面得到FlowMap灰度图进行相减，并限制范围在0-1

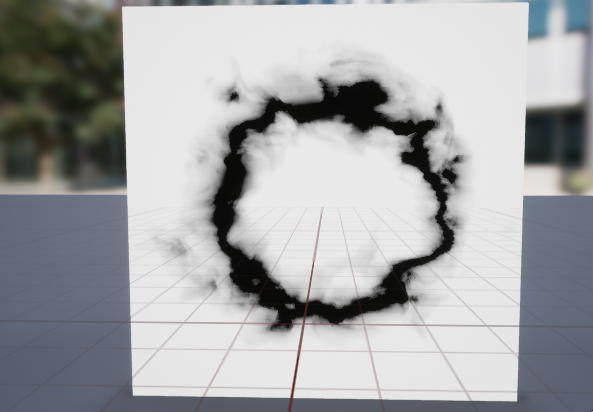

得到一个有燃烧流向的Mask图

按照道理来说，燃烧是以中心点开始往四周燃烧的，如果我们不将SphereMask乘2将得到下面的结果，可以看到与球体中心距离较远的地方都变黑了，这是不正常的，所以要乘2

边缘发光和烧焦

利用Distance节点来获取边缘Mask

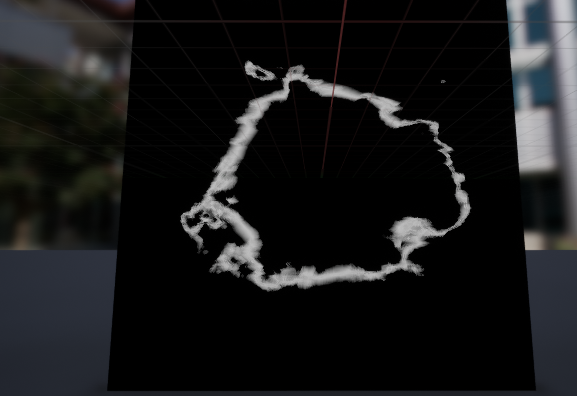

得到如下图

原理分析，首先我们得到SphereMask与FlowMap处理过后Mask贴图颜色分析如下

那么我们将图连接Distance 0.45，中心得到的颜色则是abs（0 - 0.45）,边缘得到的颜色是abs（0.45-0.45），为燃烧区域则是abs（1-0.45）,结果如下

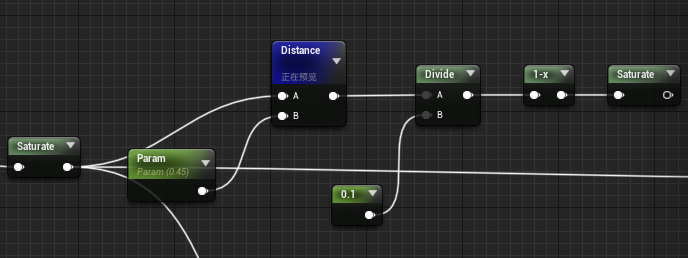

接下来我们确定边缘Mask的范围，并缩放到0-1区间，比如我们除以0.1，那么0-0.1边缘区间就会缩放为0-1，而其他不相干区域就会变为大于1，到时候连接1-节点，就可以得到真正的边缘Mask

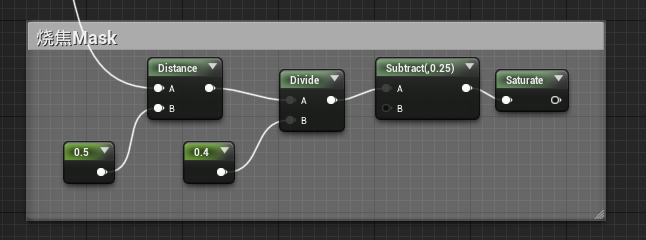

烧焦会比辉光更前一些，所以Distance为0.5

Editor模式下运行ActorTick方法

只需要重载Actor的ShouldTickIfViewportsOnly()函数，令其返回true，这样就会在Edtor下调用该类型对象的Tick()函数

参考文章：https://chriszuko.com/ue4-how-to-editor-tick/

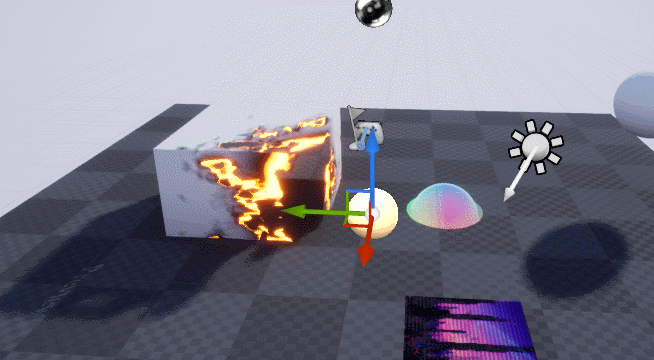

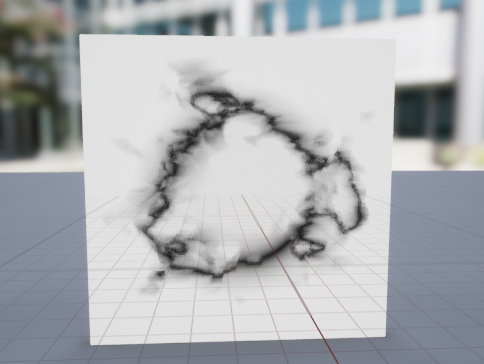

结果如下：
