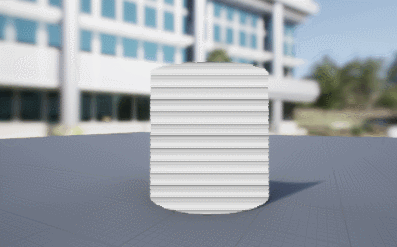

UE4---科幻扫描线效果笔记

思路

1. 根据Z轴生成0-1Mask贴图
2. 控制顶部顶点的世界位置偏移
3. 抖动效果
4. 屏幕空间条
5. 菲涅尔和CameraFade
6. 输入不透明度

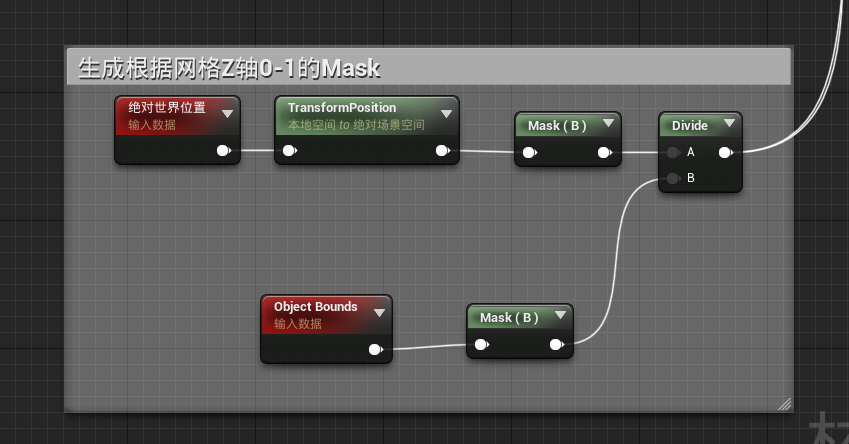

根据Z轴生成0-1Mask贴图

将世界空间坐标转换为模型空间，只取Z通道，QbjectBounds返回的是模型的边界，我们除以Z通道就可以得到模型从底部到顶点0-1的Mask遮罩

预览Divide

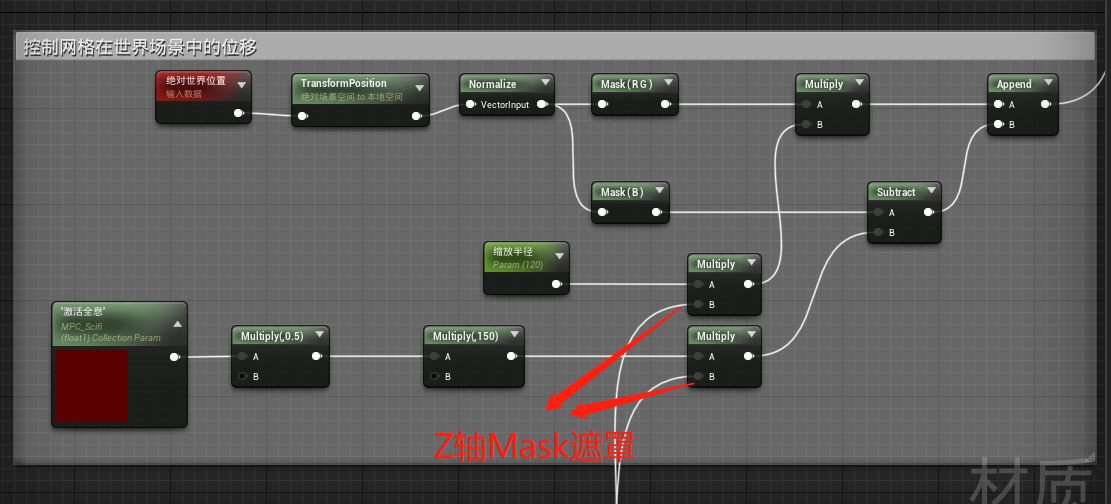

控制顶部顶点的世界位置偏移

生成的Z轴Mask遮罩是用于控制WorldPositionOffset

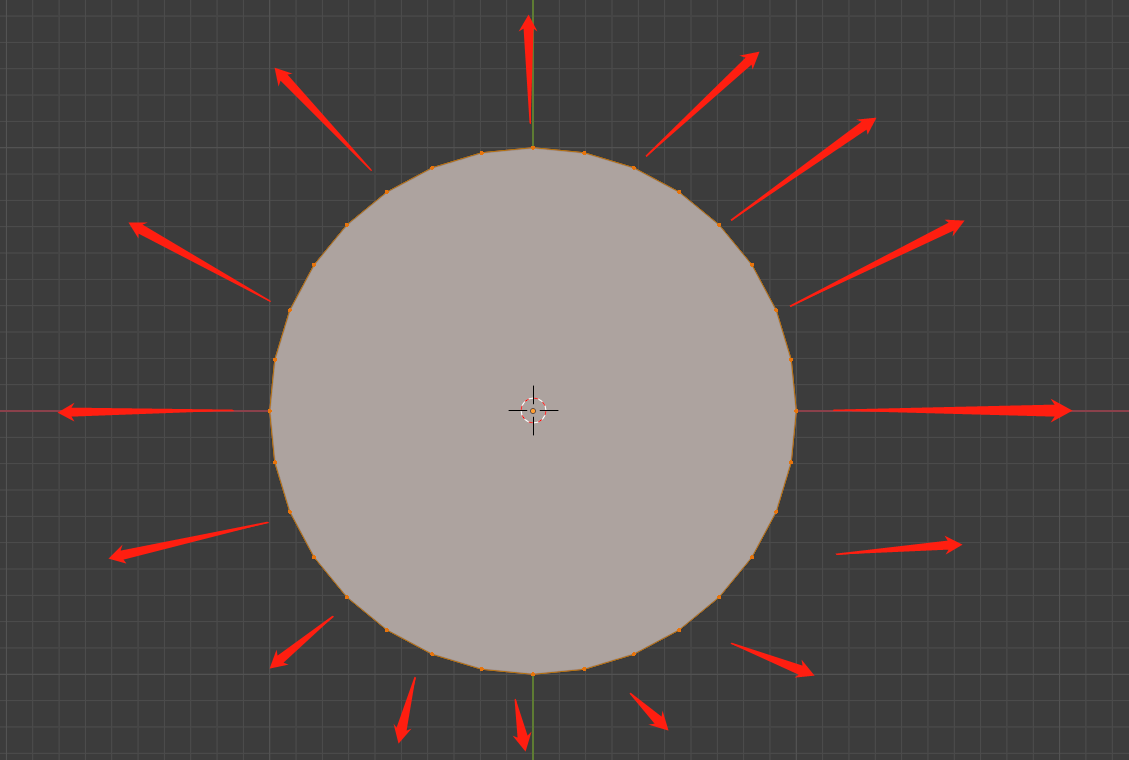

同样将顶点的世界空间Pos转换到模型空间，并将位置进行归一化，只取RG通道，这个RG通道其实就是顶点在XY平面移动的方向

那么Z通道自然用于是Z轴方向上的移动

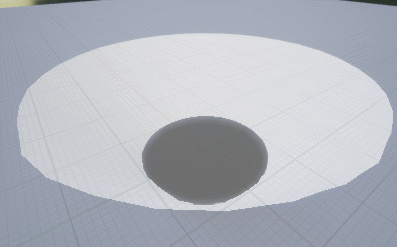

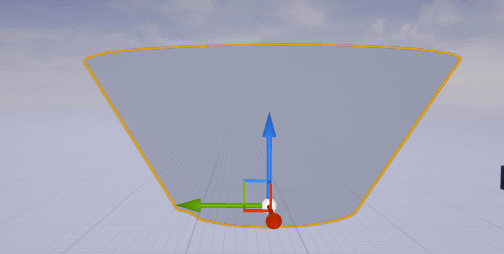

通过在这两个方向上的位移，我们可以实现模型的压缩（激活全息）和顶部扩大（缩放半径），当激活全息为0时是压扁状态，为1则是全息状态

抖动效果

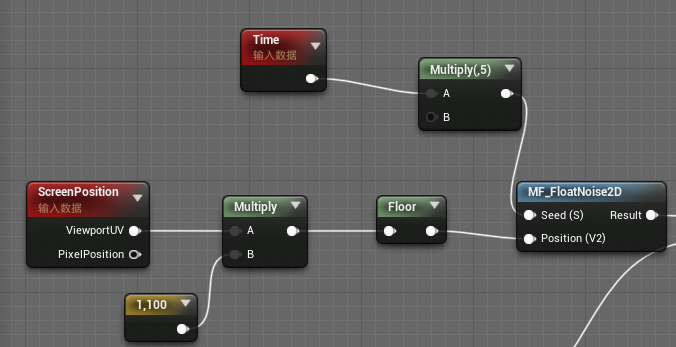

通过ScreenPosition的屏幕UV将V轴缩放到0-100，再Floor，分成100个不同的矩形区域，这里为了方便展示，我设置为0-10区间，再缩放回0-1区间，可以看到整个屏幕给分成了若干个矩形区域，并不是根据模型来切分。

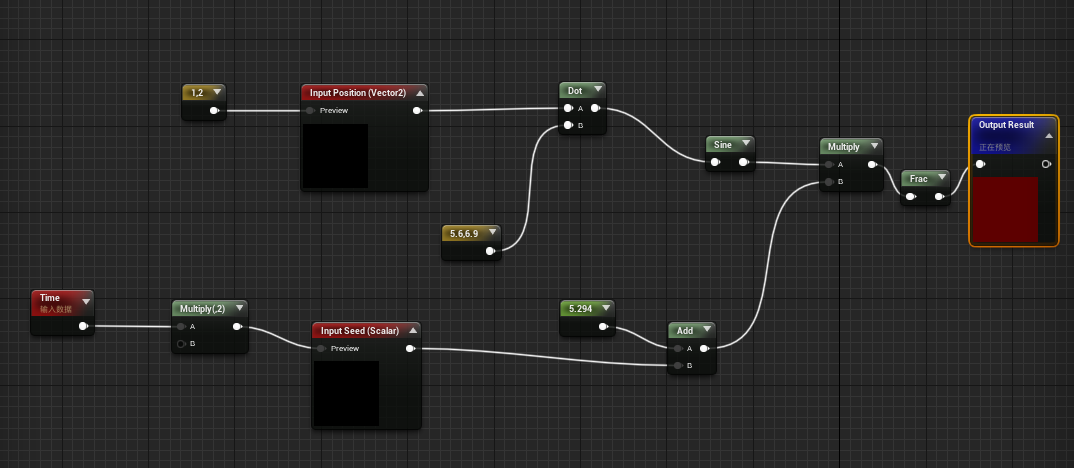

我们继续连接MF_FloatNoise节点，这个节点使用传入Noise种子和一个2D向量输出一个随机值，材质函数如下

得到一直在随机变化的矩形条

控制抖动用于开关抖动效果，为0开启，为1关闭，在世界空间上进行一定的抖动偏移

结果如下

屏幕空间条

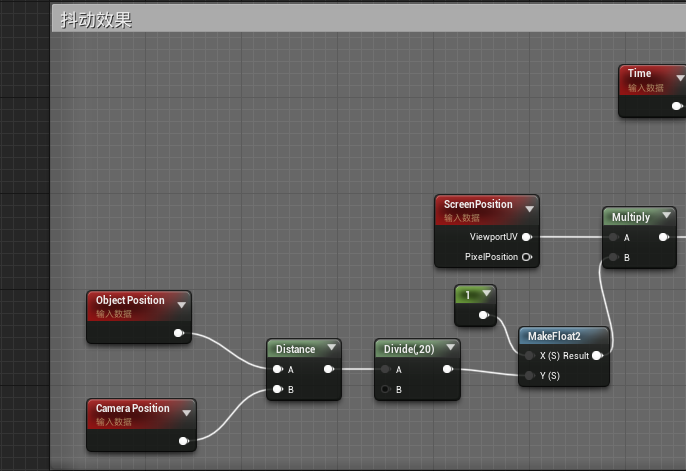

同样是利用ScreenPosition的UV进行操作，但是上面可以看到，随着摄像机的距离，映射在模型上面的UV区域是不会变化的，一直是以屏幕为标准。

这样根据摄像机与物体的距离来决定生成的UV条的数量，符合了我们的要求

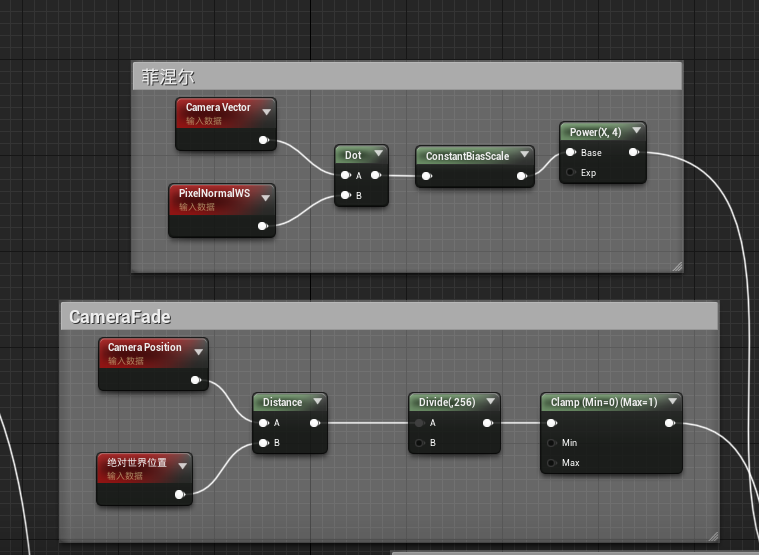

菲涅尔和CameraFade

菲涅尔用于边缘的透明，CameraFade用于靠近Mesh时透明

输入不透明度

将基于屏幕空间的空间条与菲涅尔，CameraFade，激活全息进行相结合，输入不透明度

用于网格的Scifi材质

网格的Scifi材质只要修改抖动，以及输入的不透明度，删除CameraFade即可
